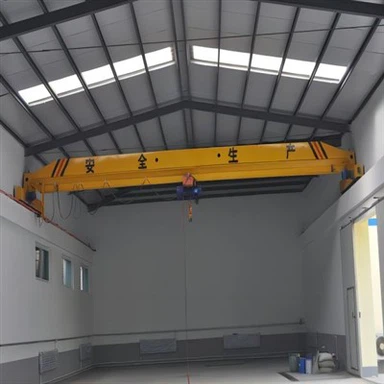

Sous la grue en marche

1. Présentation du produit :


La grue à poutre unique sous roulement est un équipement important pour les entreprises industrielles et minières, les stations et les quais afin de réaliser la mécanisation et l'automatisation de la manutention et d'améliorer l'efficacité de la production de main-d'œuvre. Il s'agit d'un équipement de manutention de matériaux à travers le levage, la descente et le déplacement du dispositif de récupération en mode de travail intermittent et répétitif. La grue Dejun a adopté une conception d'optimisation informatique, afin d'améliorer les performances techniques de l'ensemble de la machine et de réduire le poids, et sur cette base, dans la mesure du possible, d'utiliser la nouvelle structure.



La poutre unique électrique sous grue en marche est principalement divisée en quatre parties : cadre de pont, palan électrique, mécanisme de commande de camion et secours électrique.

2. Paramètres :

Modèle	LX0.5-S		LX1-S		LX2-S		LX3-S		LX5-S		LX10-S
Poids de levage (t)	0.5		1		2		3		5		10
Portée (m)	Personnalisé
Vitesse de travail (m/min)	20 30		20 30		20 30		20 30		20 30		20 30
Modèle de palan électrique	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1	CD1	MD1
Hauteur de levage (m)	6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18		6 9 12 18
Vitesse de levage (m/min)	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	8	8/0.8	7	7/0.7
La classe ouvrière	A3-A4
Courant électrique	Personnalisé

3. partie du pont d'une poutre unique sous une grue en marche



La partie pont est principalement composée d'une poutre principale, d'une poutre transversale, d'un support conducteur de chariot, d'une salle de contrôle et d'autres pièces auxiliaires. Les poutres principales sont principalement constituées de plaques d'acier épissées en forme de U, puis soudées avec de l'acier en I dans des poutres ventrales solides de type caisson, et l'arc correspondant est préfabriqué selon la norme ; La poutre est constituée d'une plaque d'acier soudée dans un type de caisson et le trou est inséré dans la poutre de type caisson pour installer le groupe de roues ; La forme de la plaque de connexion est adoptée entre la poutre principale et la poutre et est reliée par des boulons pour devenir un tout.



4. Environnement applicable :



La température de l'environnement de travail d'une poutre unique sous une grue en marche est de -20-+40 degrés, ce qui est largement utilisé dans les ateliers de production, les entrepôts, les gares de fret et d'autres endroits. Il est interdit de travailler dans un environnement de milieux inflammables, explosifs et corrosifs. La classe ouvrière est A3~A4.



Ne convient pas aux risques d'incendie, aux milieux à risque d'explosion et aux endroits avec une humidité relative supérieure à 85 % ou remplis de gaz corrosifs. Il ne convient pas non plus au levage de métal en fusion et d'objets toxiques, inflammables et explosifs.

5. Rappel de sécurité depoutre unique sous grue en marche :

1, la grue (y compris le palan) est strictement interdite aux opérations habitées, les objets lourds sont strictement interdits aux personnes debout ;



2, le joint de coin de câble métallique de grue (y compris le palan) doit être effectué conformément aux dispositions pertinentes de GB 5973-86, la longueur restante de la tête de câble métallique est de 200 mm, et installer deux serre-câbles pour caler le câble métallique de joint fermé et verrouillé , il est strictement interdit d'installer, de réparer et de faire fonctionner des équipements ;



3, grue (y compris palan) après utilisation, crochet à partir du sol hauteur supérieure ou égale à 2 mètres ;



4, l'utilisateur doit remplir l'huile dans le réducteur pour tester la machine et démarrer.



6.Avantages de la poutre unique sous la grue en marche :



1. Équipé d'un embrayage à friction et de fins de course supérieur et inférieur développés indépendamment pour assurer la sécurité.



2. Le contrôleur à boutons adopte une conception ergonomique unique, la durabilité de la chaîne de levage est considérablement améliorée et la maintenance est relativement simple.



3. La maintenabilité est prise en compte dans la conception, ce qui améliore l'efficacité du travail des inspecteurs.



4. La chaîne de levage unique en nickel super résistante améliore les performances anti-fatigue et anti-usure.



5. Moteur unique avec ventilateur de refroidissement, dissipateur thermique et couvercle de ventilateur conçus de manière optimale.
