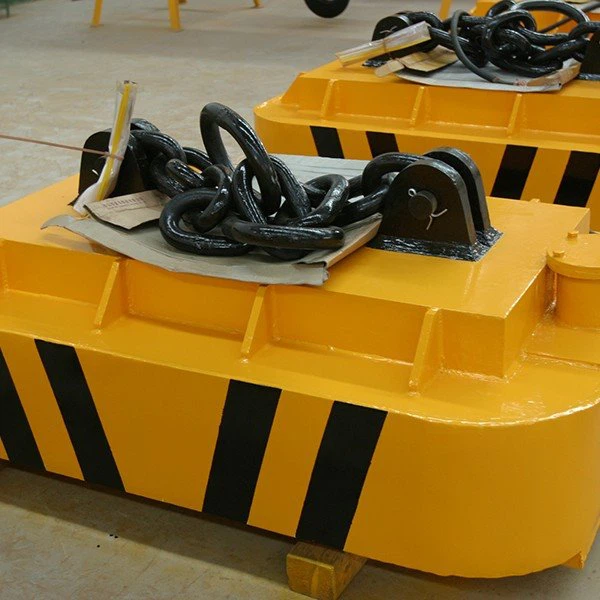

Électro-aimant rectangulaire de grue

1. Le principe du mandrin électromagnétique

Le mandrin électromagnétique est une sorte de principe électromagnétique. Il s'agit d'un accessoire de machine-outil produit en activant la bobine interne pour générer une force magnétique, en passant à travers le panneau conducteur magnétique et en attirant étroitement la pièce en contact avec la surface du panneau.

Le mandrin électromagnétique adopte une alimentation CC, qui présente les caractéristiques de stabilité, d'aspiration forte et de faible rémanence.

2. candidature :

Les principales applications sont les suivantes : fixation de pièces en fer telles que meuleuses, affûteuses électromagnétiques de la série FYMC, fraiseuses à portique, raboteuses à portique et autres pièces en fer.

3. Composant :

La ventouse électromagnétique est composée d'une coque inférieure, d'un noyau de fer, d'une bobine, d'un panneau et d'une boîte de jonction. Le processus de fabrication est le suivant

(1) Sélectionnez le matériau approprié pour souder ou couler la coque inférieure

(2) Installez le noyau de fer sur la coque inférieure en fonction des différents types de ventouses

(3) Enroulez la bobine avec le nombre de tours et les paramètres techniques correspondants, et placez-la sur le noyau de fer après séchage.

(4) Verser de l'asphalte ou d'autres matériaux imperméables à l'intérieur de la coque inférieure

(5) Fabriquez le panneau et installez-le avec la partie inférieure de la coque

4. Classement

Les ventouses électromagnétiques peuvent être divisées en ventouses ordinaires et en ventouses fortes selon différentes classifications.

La force d'aspiration des ventouses ordinaires est de 10-12 kg par centimètre carré, et la forte ventouse électromagnétique n'est pas inférieure à 14 kg par centimètre carré.

Selon le but, il peut être divisé en mandrin électromagnétique pour rectifieuse, mandrin électromagnétique pour fraiseuse et raboteuse, mandrin électromagnétique pour affûteuse, etc.

5. Ventouse

La forte ventouse à commande électrique a une force de maintien super forte, le maximum peut atteindre 16 kg/cm², la répartition de la force magnétique est uniforme et réglable, et peut être appliquée à divers usinages, ébauches et finitions puissants ; les ventouses fortes ordinaires ont une aspiration faible et une distribution inégale, incapables de résister aux exigences des opérations d'usinage lourdes.

6. Efficacité du travail

Les ventouses fortes ordinaires nécessitent beaucoup de temps d'ajustement de la pièce, ce qui peut représenter 40 pour cent -50 pour cent de l'ensemble du processus de traitement, et le positionnement de serrage est sujet à des erreurs évidentes, à un taux de rejet élevé et très faible efficacité; les ventouses puissantes à commande électronique ont une fonction de positionnement auxiliaire automatique, appuyez simplement sur un bouton, la pièce peut être serrée ou relâchée en 0,3 seconde, ce qui peut grandement améliorer l'efficacité de la production.

7. Transport
