Comment choisir la capacité de levage nominale de la grue ?

Comment choisir la capacité de levage nominale de la grue ?





Capacité de levage nominale

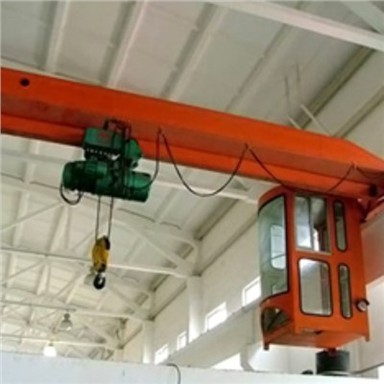

Pont roulant de 5 tonnesLa masse maximale qui peut être soulevée une fois lorsqu'elle fonctionne normalement est appelée la capacité de levage nominale, et l'unité est la tonne (T) ou le gramme sec (KG).



La capacité de levage nominale de la grue à crochet comprend le poids mort du crochet et du moufle mobile.



La qualité des dispositifs de ramassage pouvant être retirés de la grue, tels que les grappins et les électroaimants, est incluse dans la capacité de levage nominale, et la capacité de levage nominale des grues de type pont est une valeur fixe.



Parmi les grues de type pont, la capacité de levage nominale de certaines grues est une valeur fixe, qui n'a rien à voir avec l'amplitude (comme les grues portiques, certaines grues à tour), et certaines grues ont une capacité de levage nominale différente correspondant à différentes longueurs de flèche et les amplitudes (telles que les grues sur pneus et sur camions, les grues sur chenilles, les grues ferroviaires).



Lorsqu'il existe plusieurs capacités de levage nominales, la capacité de levage nominale est généralement appelée capacité de levage maximale ou capacité de levage en abrégé.



La capacité de levage d'une grue pour le levage d'objets volumineux est déterminée par la masse maximale de l'objet soulevé en une seule fois (dans certains cas, deux grues peuvent être utilisées pour soulever des objets volumineux).



Grues pour le chargement et le déchargement de matériaux en vrac, la capacité de levage est déterminée en fonction de la cadence de production requise.



Par exemple, la productivité donnée de la grue à benne est P(t/h), et le nombre de cycles de fonctionnement par heure de la grue est n.

(Il est lié à la distance des marchandises transportées, à la vitesse de travail du mécanisme, à la coïncidence du mouvement du mécanisme, au niveau technique des ouvriers, etc.), au poids du matériau saisi à chaque fois (le volume effectif du grappin * la capacité du matériau) est Q1, et le poids propre du grappin est G, alors La capacité de levage de la grue est :



Q=Q1 plus G=P/n plus G



Le rapport entre le poids propre du grappin et la qualité du matériau saisi augmente à mesure que le volume du grappin diminue. Afin d'améliorer l'efficacité de travail, la grue à grande capacité de levage est généralement équipée d'un mécanisme de levage principal et d'un mécanisme de levage auxiliaire. Le palan principal a un grand poids de levage et une faible vitesse ; le palan auxiliaire a un petit poids de levage et une vitesse élevée. Le poids de levage de l'élévateur auxiliaire est déterminé par les exigences de fonctionnement. Le poids de levage du levage auxiliaire de la grue de type pont est généralement de 1/5 à 1/3 du levage principal.



La capacité de levage nominale des grues sur camion et des grues ferroviaires varie en fonction de l'orientation de la flèche (les trois orientations de fonctionnement de base du côté, de l'arrière et de l'avant ; les grues ferroviaires ont également une orientation spécifique qui forme un certain angle avec la direction de la ligne) ; grues sur pneus La capacité de levage nominale des grues ferroviaires peut également être divisée en trois situations : pieds entièrement étendus, pas de stabilisateurs et levage.



Lorsque la grue est en train de lever et de conduire, la flèche doit être devant. La capacité de levage nominale de la grue lors de travaux sans stabilisateurs et de levage est déterminée par la capacité de charge des pneus, des essieux (ou des bogies à essieux).





Portée



La distance horizontale entre les axes de la voie de roulement du pont roulant de 5 tonnes est appelée la portée.



La portée de la grue dépend principalement de la largeur de l'espace de service, et la portée de la grue utilisée dans l'atelier dépend de la largeur du bâtiment.



Afin de sérialiser les paramètres de portée, les portées couramment utilisées des ponts roulants sont graduées tous les 3 m, et les grues d'une capacité de levage inférieure à 50 t ont deux valeurs de portée correspondant à chaque travée de l'usine, et il y a un passage sûr sur la poutre de grue au-dessus de la plante Utilisez une petite valeur ci-dessous.



S'il y a des grues supérieures à 80 t et des grues inférieures à 50 t sur la même voie, la portée de la grue est choisie en fonction de la grue supérieure à 80 t.



Hauteur de levage



La hauteur de levage fait généralement référence au calcul depuis le sol du chantier (la grue n'est pas appuyée sur le rail au sol) ou depuis la surface supérieure du rail de roulement au sol de la grue (la grue est appuyée sur le rail au sol) jusqu'à la partie supérieure limite du dispositif de ramassage. La distance verticale entre les emplacements.



Lorsque la fronde estun crochet, prenez l'extrémité inférieure de l'arc intérieur de l'anneau du crochet ; lorsque l'élingue est une benne preneuse ou un autre dispositif de ramassage, prendre son point le plus bas ; lorsque l'élingue est une fourche, prenez la surface supérieure de la fourche.



Pour la grue dont le dispositif de ramassage doit être descendu au sol ou sous la surface du chemin de roulement au sol, la profondeur à laquelle l'épandeur tombe au sol ou sous le chemin de roulement au sol est la profondeur de descente.



La hauteur de levage totale est la somme de la hauteur de levage et de la profondeur de descente.



Le symbole de la hauteur de levage est H et l'unité est m.
