Pont roulant monté au plafond

Pont roulant à double poutre monté au plafond de type QD

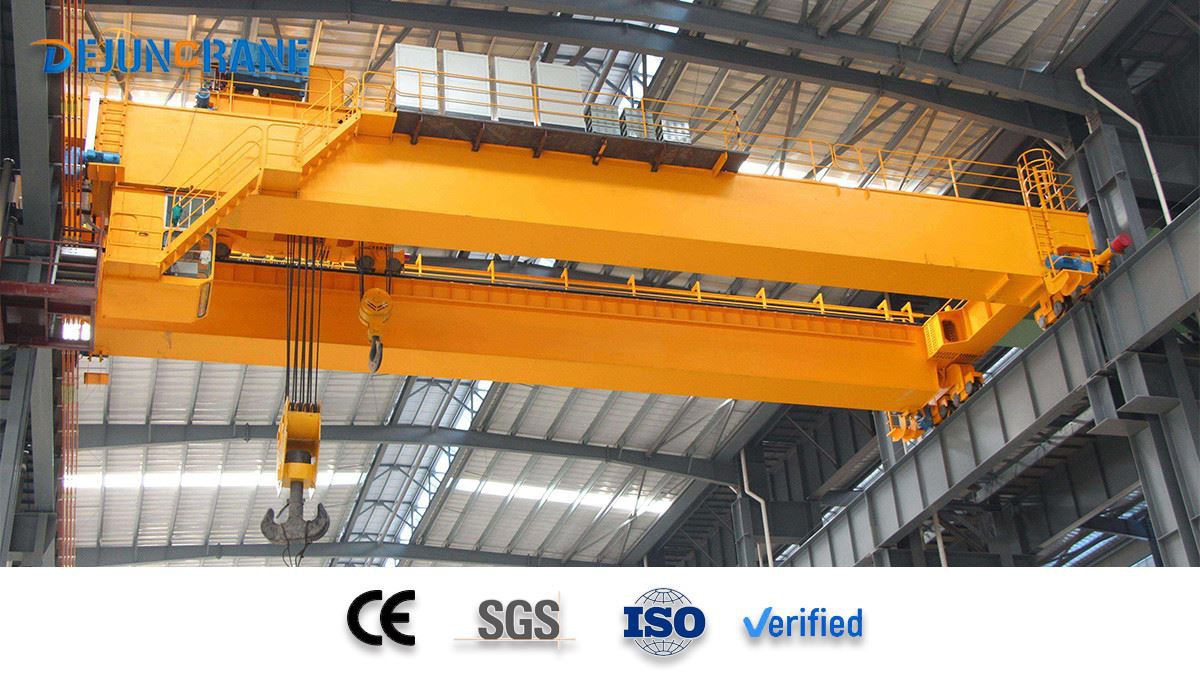

Le pont roulant à double poutre monté au plafond de type QD est composé de quatre parties : cadre de pont en caisson, mécanisme de commande de camion, voiture et équipement électrique. Tous les mécanismes sont exploités en salle d’opération. Lorsqu'il est utilisé en plein air, avec un équipement étanche à la pluie.

Modèle de produit : Pont roulant à double poutre monté au plafond de type QD
Tonnage de levage : 5-450 tonnes
Hauteur de levage : 26 m
Portée applicable : 10,5-31 mètres
niveau de travail : A5, A6

Présentation du produit de pont roulant monté au plafond à double poutre de type QD :

Le pont roulant à double poutre monté au plafond de type QD est divisé en deux types de système de travail en fonction du degré d'utilisation chargé ; Intermédiaire adapté aux ateliers d'usinage, de structure métallique, d'assemblage et autres; La qualité lourde est adaptée aux travaux de manutention dans les ateliers de fonderie et à la participation à une production continue.



Type QD Pont roulant bipoutre monté au plafond Instructions de commande :
La sélection doit indiquer le système de travail, les températures élevées et basses de l'environnement de travail et les exigences techniques de l'alimentation électrique et de la classe, et peut également être conçue et fabriquée en fonction de la portée requise par l'utilisateur.
Merci de nous communiquer les données suivantes, afin que nous puissions confirmer plus rapidement vos besoins !

1, type QD, pont roulant à double poutre monté au plafond, poids de levage ;
2, travée (centre de piste à centre de piste) ;
3, hauteur de levage (centre du crochet à la hauteur du sol) ;
4. Avez-vous besoin de rails et de câbles ? (Veuillez indiquer la longueur de la course) ;
5, autres exigences Si vous avez plus de détails, veuillez nous le faire savoir, nous serons plus précis pour donner le prix !



2. Paramètres :

Poids de levage (t)			5		10			16/3.2		20/5		32/5			50/10		75/20	100/20
Portée (m)			10.5,13.5,16.5		13.5,16.5,19.5			16.5,19.5,22.5		19.5,22.5,25.5		19.5,22.5,28.5			22.5,25.5,28.5		13.5,19.5,28.5	13,16,19
Max. Hauteur de levage (m)	Crochet principal		16		16			16		12		16			12		20	22
	Crochet auxiliaire							18		14		18			16		22	22
Vitesse de levage (m/min)	Principal	A5	11.3		8.5			7.9		7.2		7.5			5.9		6.1	3.9
		A6	15.6		10.4			10.7		9.8		9.5			7.8		6.1	4.9
	Auxiliaire							14.6		15.5		15.5			10.4		7.2	7.2
Vitesse de déplacement du crabe (m/min)			37.2		43.8			44.6		44.6		42.4			38.5		38.4	33.86
Vitesse de déplacement du chariot (m/min)		A5	89.8	91.8	89.8	91.9	84.7	84.7	87.6	84.7	87.6	87.6	74.2	74.6	74.6		65	65.7
		A6	92.7	93.7	92.7	93.7	86.5	76	89	76	89	89	75.3	75.3	75	76.6	66.2	65.7
La classe ouvrière			A5-A8
Courant électrique			Triphasé AC 380V 50Hz





4. Environnement applicable :

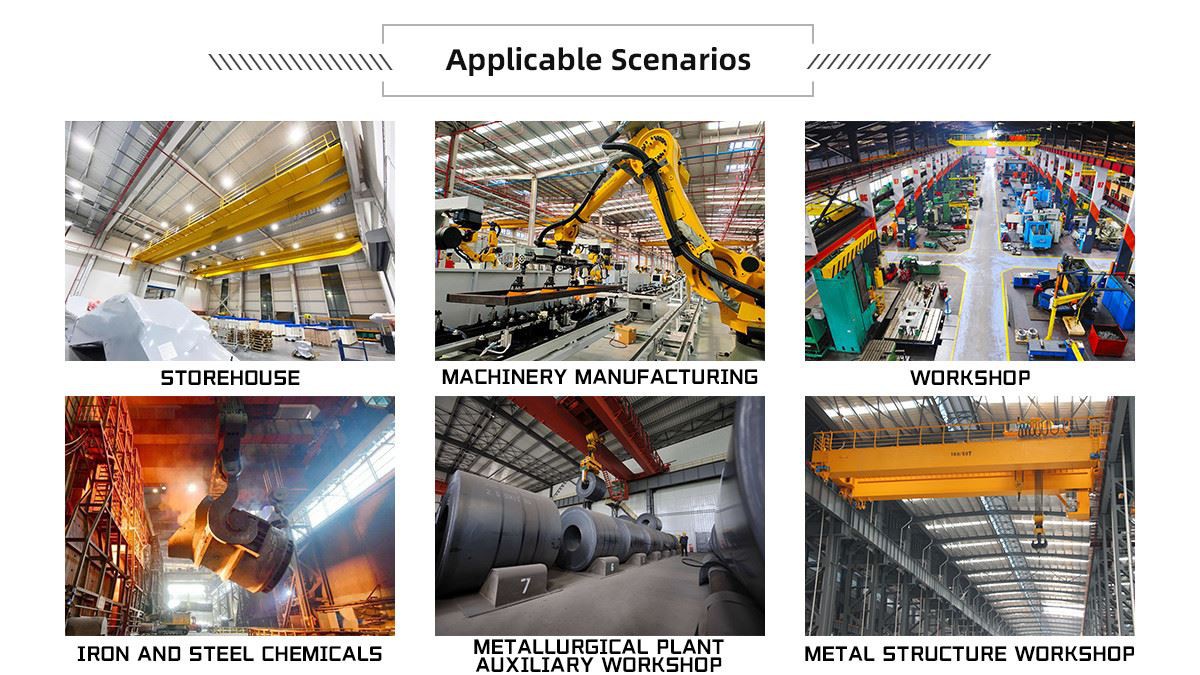

Les ponts roulants bipoutres montés au plafond de type QD équipés de crochets conviennent aux travaux de levage dans les ateliers d'usinage, d'assemblage, de structures métalliques, de métallurgie et de fonderie et divers entrepôts ; Equipé de godets grappins, il convient aux secteurs industriels métallurgiques, cimentiers, chimiques et autres ou à la manutention à ciel ouvert à portée fixe de matériaux en vrac.

Classe ouvrière des grues : grue A5 (pour les travaux moins fréquents, tels que les ateliers d'usinage général et d'assemblage).


Classe ouvrière des grues : grue A6 (utilisée pour des travaux plus fréquents, tels que le levage auxiliaire dans les ateliers métallurgiques et de fonderie).

5. La différence entre le chariot à treuil, le palan et le palan électrique


Le principe de fonctionnement des trois est fondamentalement le même.



Les palans électriques sont généralement utilisés pour soulever des objets de petit et petit tonnage.

Les types de ponts roulants utilisés avec les ponts roulants de petit tonnage sont : les ponts roulants monopoutre, les ponts roulants à palan électrique bipoutre, et peuvent également être utilisés seuls avec des poutres en I. Les palans électriques soulèvent généralement des objets lourds par le haut.



Les palans sont généralement utilisés pour l’alimentation par le bas. Il est utilisé avec des poulies fixes pour soulever des objets lourds et est généralement utilisé avec des ascenseurs.



Le chariot palan et le palan électrique fonctionnent sur le même principe. Il est généralement utilisé pour soulever des objets d'un tonnage important, et il est utilisé conjointement avec une grue bipoutre pour soulever des objets par le haut.

Il existe de nombreux types de grues utilisées en association avec celui-ci : ponts roulants bipoutres, grues à benne bipoutre, grues électromagnétiques bipoutre, etc.



6. Comment faire fonctionner un pont roulant à double poutre de type QD monté au plafond ?

Le pont roulant bipoutre monté au plafond de type QD a deux types de fonctionnement au sol et dans les airs.

Il existe deux types de fonctionnement au sol : le fonctionnement par poignée filaire et le fonctionnement par télécommande sans fil ;


L'exploitation aérienne fait référence à l'exploitation en cabine. Il existe deux types de cabine de conduite, le type ouvert et le type fermé, qui peuvent être divisés en deux types d'installation à gauche ou à droite selon la situation réelle.



7. Pourquoi nous choisir ?



Près de 35 ans d'expérience en production dans les industries des grues.


Atelier et équipement de production modernes.


Concentrez-vous sur la personnalisation des grues.


Exporte vers plus de 120 pays.


Équipe professionnelle d’installation et de formation à l’étranger.


Services en ligne 7*24h.



8. Questions fréquemment posées sur le pont roulant à double poutre de 40 tonnes avec chariot à treuil :


Q : Quel est votre MOQ ?
R : 1 jeu.

Q : Quel est votre forfait ?
A : Corps principal dans une boîte en contreplaqué ou dans des tissus tissés en plastique ; Pièces de rechange dans des caisses en contreplaqué.

Q : Quel est votre délai de livraison ?
R : Dans les 10/25/40 jours après réception de votre prépaiement ; la période exacte doit être basée sur les exigences détaillées et la période réelle ;

Q : Quelle est votre période de garantie ?
R : Dans les 12 mois après réception.
